综述

EP2352(PT-700,PT500)系列电气转换器可以实现从4-20mA输入信号到0-100%供应压力输出信号的比例转换。该系列装置可以实现工业处理作业中电/气转换器和气动执行器（化工、石油化工，提炼行业）之间的界面连接。

具有适用性强，最优化动态特点，可以改善控制系统的工作性能。该系列是首个实现压电微型控制阀低能量消耗，可连接标准二线制电路的电/气转换器。无需额外电源、设计简洁、高效。

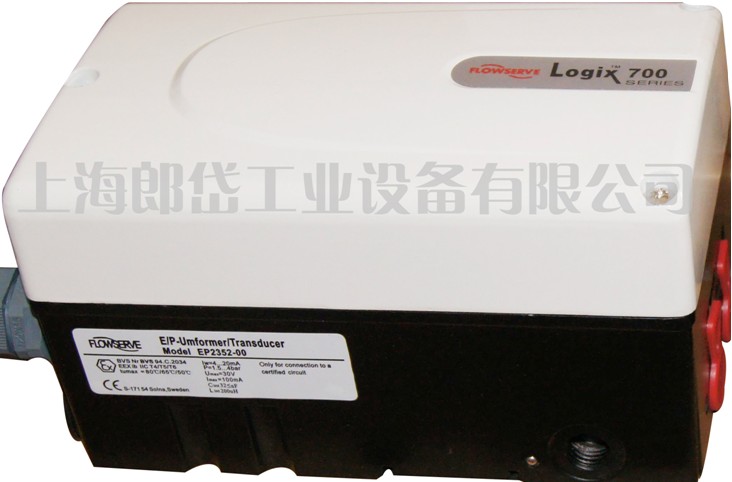

EP2352(PT-700,PT500)电/气转换器

主要特点：

l 通过采用硅压力传感器获得反馈实现对电输入信号的精确转换

l 简洁的模块化设计

l 采用稳压器，消除供气压力波动干扰

l 创新性的、精确可靠的传感器技术（压力微型控制阀）

l 输入信号：4-20mA

l 分段式控制：从4mA或12mA起始

l 抗振动能力强

l 二线制接线方式，输入和供电合一

l 模块化设计，易于维护

l 采用符合不锈钢NAMUR标准的通用安装组件

l 精确控制，高度灵活性能

l 内置PI调节功能

PT700资料下载

工作原理

EP2352(PT700,PT500)定位器是模拟定位器，有多种运行方式可选。它主要由三部分组成：

1. 电子控制模块，含有直接现场用户界面开关

2. 压电基于阀门基础的电/气转换器模块

3. 无限分辨力的阀门定位传感器

定位器基本的运行方式可以参考上面的原理图。完整的控制电路是由一个二线制的4-20mA的控制信号供电。模拟4-20mA控制信号传输到电子控制单元，在此与测得阀杆位置进行比较。电子控制单元中的控制运算法则开始执行控制计算，生成的输入指令被传输到压电阀，这样可以驱动气动放大器。气动放大器中控制阀的位置经过测量后，经继电器传送到内部控制电路。这种双阶段控制方式比使用单阶段控制方式的反应更迅速，控制更严密。气动放大器控制进入执行器的空气流。执行器中空气压力和体积的变化导致阀门开始摆动。随着阀门接近要求位置，指令压力和测得压力之差变得越来越小，压电的输出值降低。这样，反过来导致控阀关闭，形成的气流流速降低，进而随着控制阀接近新的指令位置，减缓了执行器运动。当阀门执行器处于要求位置时，气动放大器输出量为零，这样可以使阀门处于固定不变的位置。

技术指标

	规格	PT700	PT500
1、输入信号	输入信号范围	4-20mA	4-20mA
	输入信号分层范围	4-12mA或12-20mA	4-12mA或12-20mA
	输入阻抗	300欧（最大），输入电流为20mA	300欧（最大），输入电流为20mA
	最小供电电压	6VDC	6VDC
	最大供电电压	9.5VDC	9.5VDC
	最小供电电流	3.6mA	3.6mA
	最大供电电流	100mA	100mA
2、气源	介质特性	压缩空气或符合IEC700的防油、防尘的气体	压缩空气或符合IEC700的防油、防尘的气体
	含油量	≦1ppm	≦1ppm
	粉尘粒子	≦3μm	≦3μm
	输入压力范围	1.5-6.0bar	1.5-6.0bar
	空气消耗量	0.08m³/h,（输入压力为1.5bar） 0.12m³/h,（输入压力为1.5bar）	0.08m³/h,（输入压力为1.5bar） 0.12m³/h,（输入压力为1.5bar）
	气源压力影响	＜0.1%/1.0bar气源压力	＜0.1%/1.0bar气源压力
3、输出信号	输出压力范围	0-100%的气源压力	0-100%的气源压力
3、输出信号	输出容量	2.4 m³/h，（输入压力为1.5bar） 7.0m³/h,（输入压力为1.5bar）	2.4 m³/h，（输入压力为1.5bar） 7.0m³/h,（输入压力为1.5bar）
4、控制特性（典型）	线性误差	＜1.0%	＜1.0%
	滞后量	＜0.5%	＜0.5%
	输入灵敏度	＜0.05%	＜0.05%
	重复性	＜0.1%	＜0.1%
	启动漂移	＜0.5%	＜0.5%
	关断频率	＞1.3HZ(1dm³)	＞1.3HZ(1dm³)
	振动灵敏度	＜1%在1和2g时（3-300HZ）,符合IEC61514	＜1%在1和2g时（3-300HZ）,符合IEC61514
	环境温度灵敏度	＜0.5%/10k	＜0.5%/10k
	工作温度	-20^oC-+85^oC(可选：-40^oC-+85^oC)	-20^oC-+85^oC(可选：-40^oC-+85^oC)
	运输和储存温度	-40^oC-+85^oC	-40^oC-+85^oC
	工作湿度	5-95%rh	5-95%rh
	防护标准	IP66,Nema4x	IP65,NEMA4
	一致性	符合89/336EEC	符合89/336EEC
	安装位置灵敏度	＜0.25%	＜0.25%
5、物理规格	外壳材质	铸铝粉刷	铸铝粉刷
	非耐用品	腈	腈
	重量	1.2kg	1.5kg

备注：PT500是本安型，PT700是普通型

转换器型号

PT 7 0 0 - A B C - D

A= 壳体

W Omaya：铝，黑色/白色封盖,无窗

Y Omaya：铝，黑色/白色封盖,无窗

B Omaya:铝，黑色/黑色封盖,无窗

B= 螺纹连接

1、1/2 NPT 导线, 1/4 NPT 气动

2、M20 x 1,5 导线, 1/4 NPT 气动

C= 操作温度

S标准-20⁰C~+85⁰C(-4⁰F~+176⁰F)

E延伸-40⁰C~+85⁰C(-4⁰F~+176⁰F)

D= 量块选择

0 无量块

1 输出: PSI/BAR/KPA 钢制，内部铜件

2 输出: +气源:PSI/BAR/KPA，钢制，内部铜件

3 输出: PSI/BAR/KPA 钢制，内部不锈钢件

4输出: +气源: PSI/BAR/KPA，钢制，内部不锈钢件

安装配件选择 p/n

A 直接安装 30144

B VDI/VDE 3847 直接安装 30145

C IEC 534-6 Namur 线性安装 30168S

D墙体/ 2" 管道安装钢板 D3R-AS6
